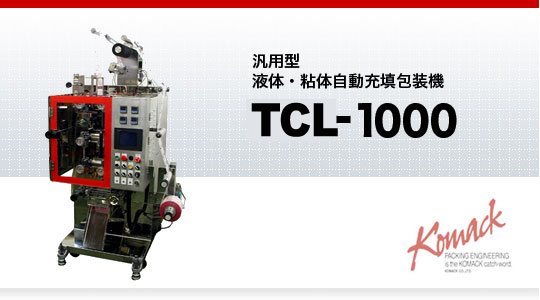

TCL-1000
汎用型液体 粘体自動充填包装機
本機は、液体粘体を対象とする自動充填包装機です。
図柄合わせ光電制御またはエンドレス運転・製袋のピッチ変更・ノッチの深さ調整・カ
ット位置の微調整やカット角度の微調整など、生産する製品スペックの違いによる、製袋
条件オペレーティング機構を標準装備しています。
ボディーは極めてコンパクトに設計し、メンテナンスの容易さも実現しました。
メカ式の良さとシーケンス制御の簡便さを併せ持つ新製品モデルです。
標準仕様
| 充填物 | 液体・粘体 | |
| 包装形態 | ３方・４方シール | |
| 包装能力 | 20〜300 袋/分 | |
| 充填容量 | 1〜100 cc | |
| ※充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。 | ||
| 製袋寸法 | 幅 | 25〜100 mm |
| 長さ | 40〜200 mm | |
| ※横シールの割り数により、可変範囲が限定されます。 ※横シール幅により可変範囲が異なる場合があります。 |
||
| ロール段数 | 3 | |
| フィルム | 幅 | 50〜200 mm |
| 最大巻径 | 400 mm 以内 | |
| フィルム送り量 | 15 m /分 (MAX) | |
| ※実際の充填速度は、製品ピッチ・フィルムの素材・充填物の物性等により異なります。 | ||
| 使用電力 | 主モータ | 1.2 KW（合計) |
| ヒータ | 単相200 V 1KW×4本 | |
| 合計消費電力 | 5.2KW | |
| 機械本体寸法 | W980×L1,120×H1,910 mm | |
| 機械重量 | 約630 kg | |
（注意）
1.包装能力・充填容量・包装寸法は、オプションの選択により異なります。お問い合わせ下さい。
2.横シール幅により製袋寸法の長さ範囲が異なる場合があります。
3.実際の充填速度は、フィルムの材質・充填物の特性等により異なります。
4.充填容量の計量範囲については、「充填物の粘度」と「供給ポンプ」により決定されますので、ご相談下さい。
5.ポンプやオプション類の仕様により、合計消費電力が異なります。
