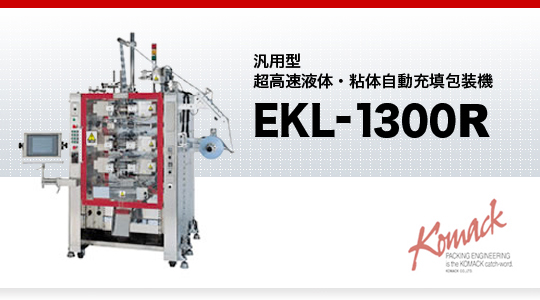

EKL-1300R
汎用型超高速液体粘体自動充填包装機
本機は、高精度熱ロールを実現した、汎用型の超高速液体粘体自動充填包装機です。
本体駆動はサーボモーターを採用、製袋ピッチを40～200mm.までのワンタッチ可変制御や図柄合わせ光電制御を標準装備して「包装温度」「包装スピード」「包装シール圧力（熱ロール隙間制御*オプション）」の数値管理化を実現した、包装条件の再現性に優れた包装機です。
また、包装に必要な機能（機構）を細分化し、型換えやトラプルメンテナンスの際、プロック交換にて敏速な対応を行います。
さらに、作業条件に合った自由なレイアウトが可能で、操作ポックスの位置や原反の位置を変更できます。
標準仕様
| 充填物 | 液体・粘体 | |
| 包装形態 | ３方シール４方シール (シングル/ダブル) | |
| 包装能力 | 20～600 袋/分 | |
| 充填容量 | 2～150 cc | |
| ※充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。 | ||
| 製袋寸法 | 幅 | 25～130 mm |
| 長さ | 40～200mm | |
| ロール段数 | 3 | |
| フィルム | 幅 | 50～260 mm |
| 最大巻径 | 400 mm 以内 | |
| フィルム送り量 | 30m /分 (MAX) | |
| ※実際の充填速度は、製品ピッチ・フィルムの素材・充填物の物性等により異なります。 | ||
| 使用電力 | 主モータ | 3.7 KW（合計） |
| ヒータ | 単相200 V 1KW×6本 | |
| 合計消費電力 | 9.7 KW | |
| ※充填ポンプその他オプションの選択により使用電力が異なります。 | ||
| 機械本体寸法 | 幅2200× 奥行2300×高さ2400（mm） | |
| 機械重量 | 約850 kg | |
（注意）
1.包装能力・充填容量・包装寸法は、オプションの選択により異なります。お問い合わせ下さい。
2.横シール幅により製袋寸法の長さ範囲が異なる場合があります。
3.実際の充填速度は、フィルムの材質・充填物の特性等により異なります。
4.充填容量の計量範囲については、「充填物の粘度」と「供給ポンプ」により決定されますので、ご相談下さい。
5.ポンプやオプション類の仕様により、合計消費電力が異なります。
