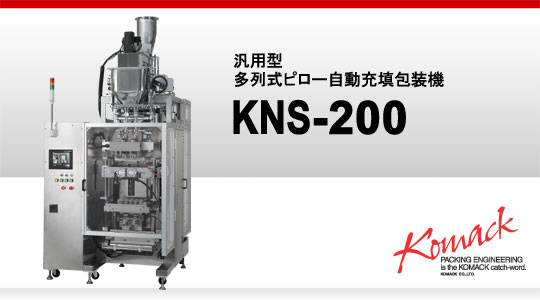

KNS-200
汎用型多列式縦ピロー自動充填包装機
本機は縦型のピロータイプ包装による多列式自動充填包装機です。
ご使用される巻取りフィルムを本機械上で指定列にスリットし、各列シュートパイプに製筒させながら、間欠で充填包装します。
主駆動部にサーボモーターを採用することにより、ピッチの変更や充填タイミングの微調整を簡易にし、さらに多品種の充填包装データをタッチパネルから入力し、ファイル管理をするシステムを採用しました。
その他フィルム蛇行による耳ずれを防止する蛇行修正装置を標準装備するなど、運転中の煩わしい調整は極力省くシステムを個々の装備に採用しております。
※KNSシリーズは、他に製袋用シールバーが350㎜のKNS-350と500㎜のKNS-500がございます。
シールバーの幅により最大列数等が異なりますので、詳しくはお問い合わせください。
本体標準仕様
| 充填物 | 粉末・顆粒・固形物 | |
| 包装形態 | ピロータイプ (封筒張り/掌張り) | |
| 包装能力 | 20～70 袋/分（1列）×列数 | |
| ※実際の包装速度は、製品ピッチ・フィルムの素材・充填物の物性等により異なります。 | ||
| 充填容量 | 0.5～100 cc | |
| ※充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。 | ||
| 製袋寸法 | 幅 | 11～55 mm |
| 長さ | 50～180 mm | |
| 列数 | 2～8列 | |
| フィルム | 幅 | 1列：24～137mm(封筒張り)29～144mm(合掌張り)※フィルム原反の最大有効幅は250mm |
| 最大巻径 | 400 mm 以内 | |
| 使用電力 | 主モータ | 0.75 KW（合計）…3相200V （6列の場合） |
| ヒータ | 縦0.3KW×6本、横0.3KW×2本、その他0.8KW | |
| 合計消費電力 | 3.95 KW | |
| ※列数・その他オプションの選択により使用電力が異なります。 | ||
| 機械本体寸法 | W1,200×D1,400×H1,875 mm | |
| エアー消費量 | 1,000リットル／min(ANR)、0.4～0.5MPa | |
| 機械重量 | 約600 kg | |
（注意）
1.包装能力・充填容量・包装寸法は、オプションの選択により異なります。お問い合わせ下さい。
2.実際の充填速度は、フィルムの材質・充填物の特性等により異なります。
3.充填容量の計量範囲は「充填物の物性」と「供給装置」により異なります。
4.オプション類の仕様により、合計消費電力が異なります。
